直流输入参数

******直流输入功率（cosφ=1）

110KW

550KW

******输入电压

1000V

1000V

启动电压

520V

520V

最低工作电压

1120V

1120V

******输入电流

100-170A

500-850A

交流输出参数

额定功率

100KW

500KW

******交流输出功率

110KVA

550KVA

******输出电流

201A

1008A

总电流波形畸变率

＜3%（额定功率时）

＜3%（额定功率时）

额定电网电压

315V

315V

允许电网电压范围

250~380V（可设置）

250~380V（可设置）

允许电网频率范围

50/60HZ

50/60HZ

电网频率范围

47~52/57~62Hz

47~52/57~62Hz

直流电流分量

＜0．5%额定输出电流

＜0．5%额定输出电流

功率因数可调范围

0.9（超前）~0.9（滞后）

0.9（超前）~0.9（滞后）

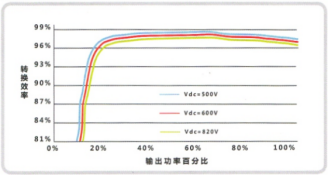

转换效率

******效率

98.4%

98.7%

欧洲效率

98.1%

98.5%

保护

直流输入侧断路设备

直流负荷隔离开关加熔断器

直流负荷隔离开关加熔断器

交流输出侧断路设备

交流负荷隔离开关加熔断器

交流负荷隔离开关加熔断器

直流过压?；?/span>

具备

具备

PV反接?；?/span>

具备

具备

电网监测

具备

具备

接地故障监测

具备

具备

过热?；?/span>

具备

具备

绝缘监测

具备

具备

常规数据

尺寸（长×宽×高）

1600×800×2000mm

1600×800×2180mm

 重量

800kg

1500kg

运行温度范围

-25℃-+55℃

-25℃-+55℃

外部辅助电源供电

无

380V，3A

冷却方式

温控强制风冷

温控强制风冷

防护等级

IP21

IP21

相对湿度（无冷凝）

0~95%，无冷凝

0~95%，无冷凝

最高海拔

6000m（超过3000m需降额）

6000m（超过3000m需降额）

夜间自耗电

＜50W

＜100W

排风需求量

3000m3/h

4000m3/h

显示

彩色触摸屏

彩色触摸屏

通信接口/协议

RS485、以太网/Modbus

RS485、以太网/Modbus
